これまでとは違うメガピクセルで録画可能。HD-SDIカメラ

WTW-DH6016
WTW-DH6016

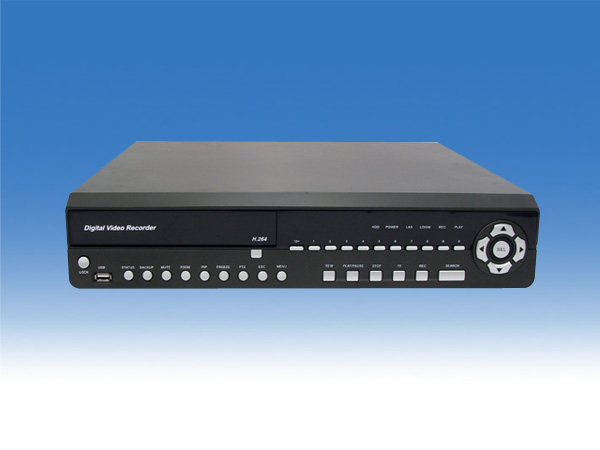

フロント部分

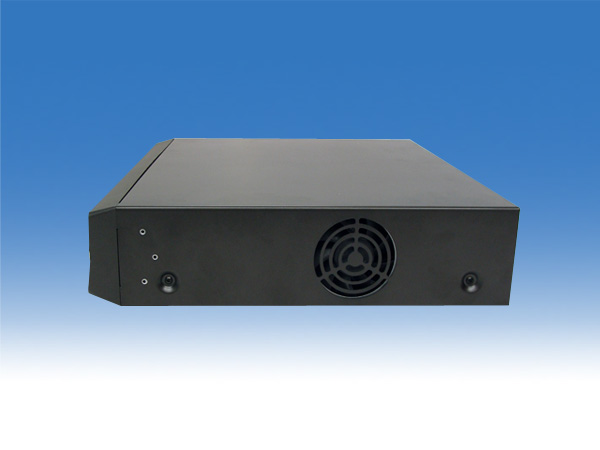

側面

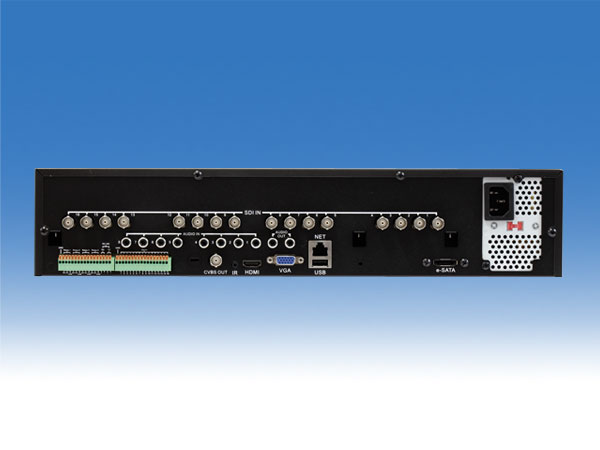

後面

上の画像をクリックすると拡大画像を表示します

パソコンで遠隔監視可能モデル i phone パソコンで遠隔監視可能モデル iPad WIFIで遠隔監視可能モデル

PDF形式のカタログをダウンロードできます
WTW-3G16
特別価格   円（税込）


【特徴】
- 3G-SDIカメラ16台を接続可能
- 最大200万画素で録画します
- HDMI出力端子搭載
- 最大録画解像度は1920×1080(1080p)で録画可能
- パスワード管理機能搭載
- インターネットを使用した　遠隔監視対応
- 遠隔監視ソフトウェアはWindowsXP・Vista・7　に対応
- USBフラッシュメモリーを使用したバックアップが可能
- PC・スマートフォン・iPadでの遠隔監視可能
- HDMI出力対応
- リモコン（付属）・USBマウス（別売）での操作が可能
- 本体メニューは多国言語に対応
- HDDデバイス×最大4基搭載可能（最大2TB×4）

【ご注意】
インターネット回線を利用して遠隔監視を行う場合、 カメラやレコーダーに設置する回線はグローバルIPアドレスである必要がございます


☆最大200万画素で録画可能
   1080p対応　HD-SDIレコーダー
※接続するモニターはHDMI入力のできる
   モニターをお勧めします。

【機能アイコン】
16ch入力 HD-SDIレコーダー H.264圧縮方式 HDD2TB搭載 HDD　4個搭載可能 モーション録画機能搭載 S-ATA　HDD搭載
USB端子搭載 バックアップ可能 録音機能搭載 ネットワーク監視対応 HDMI出力対応 アラーム機能搭載 日本語メニュー表示対応
マウス対応 専用リモコン付属 PTZ制御対応 携帯電話監視対応 デジタルズーム機能搭載



商品名 WTW-3G16
映像方式 NTSC
映像圧縮方式 H.264
映像入力 HD-SDI 16入力　（BNCJ端子）
映像出力 1メイン出力（HDMI端子）
1サブVGA出力（ミニD-SUB15pin　1280×1024）
映像確認用出力（BNCJ端子）
※通常のモニター出力はHDMI出力を御利用ください
音声入力
（HD-SDI重畳入力）		 16入力　(1～16CH)　　
※1～8CHはHD-SDIカメラの音声が優先
音声入力
（RCA入力）		 8入力　(1～8CH)　　
※音声対応HD-SDIカメラの場合は自動的にHD-SDIカメラの音声に切替
音声出力 2出力（RCAJ端子）
アラーム入力 16入力　端子台
アラーム出力 4出力　端子台
SATAデバイス 最大 SATAデバイス×5基搭載可能  　※HDD×4＋eSATA×1
HDDインターフェース 内蔵HDD4基（S-ATA）　最大各2TBで合計8TBまで搭載可能
外付けHDD（eSATA）　※保存媒体拡張専用
表示フレームレート 480fps
録画解像度 1920×1080(1080p) ・ 1280×720(720p)
表示方法 1画面　・　4分割画面　・　9分割画面　・　16分割画面
オートスイッチング表示（１～99秒）
録画フレームレート 全ての解像度に対して、各チャンネル最大30fps
録画モード 常時録画　・　スケジュール録画（モーション検出，手動）　・　センサー入力
イベント録画時間 イベント検知10秒前から録画
イベント検知後10～60秒間録画（設定可能）
デジタルズーム 2～8倍　ライブ映像・録画画像
USB端子 USBマウス　・　USBメモリー（バックアップ）
再生 本体上：16チャンネル同時再生　・　ネットワーク：16チャンネル同時再生
検索再生 日時　・　イベント検索
再生モード 再生　・　スロー　・　早送り/巻戻し×2，×4，×8，×16，×32，×64　・　コマ送り
デジタルズーム機能 ライブ映像と再生画像共に4，9，16，25，36，49，64倍
バックアップ USBメモリー　・　ネットワーク経由のバックアップ
PTZ制御 RS485（PELCO-D／PELCO-P対応）
ネットワークポート RJ45，10M/100M
ネットワークプロトコル TCP/IP　・　UDP　・　DHCP　・　DDNS　・　PPPoE
ネットワーク機能 インターネットエクスプローラー、及び携帯電話でのライブ表示
ネットワーク接続数 最大4接続
ネットワーク対応OS PCクライアントシステム：WindowsXP／Vista／7
周辺動作温度 5℃～+40℃
外形寸法 430(W)×92(H)×385(D)mm　※突起物含む
重量 約5.8kg　※HDD含まず
電源 AC100V　／　最大220W
※WTW-3G16の仕様・色・形状・スペックが予期無く変更になる場合があります。

ネットワーク接続例

ネットワーク接続について
●上図は１つの例としてご参照下さい。プロバイダー・ルーターなどによって、異なる場合があります。
●インターネット通信速度は上りで実質2Mbps以上必要になります。（レコーダー側）

※動作確認済みルーター
IO DATA社製：WN-AC1600DGR3


インターネットの契約について
弊社の遠隔監視システムは、「グローバルIPアドレス」に対してアクセスを行います。
プロバイダーのサーバーメンテナンス等で、IPアドレスが変動してしまい、弊社のシステムではアクセスが出来なくなってしまうことがございます。 固定のグローバルIPアドレスをご契約いただきますと、変動することがございませんので、
常に特定のIPアドレスにアクセスすることが可能になります。

※プライベートIPサービス等には対応しておりませんので、必ずグローバルIPアドレスでのご契約であるかを
   プロバイダー様にご確認ください。

DDNSサービスについて
DDNSに対応しているレコーダーは固定IPアドレスを取得する必要はございませんが、無償のサービスの為、サーバーのメンテナンスや急なサービスの停止など、遠隔監視が出来なくなる可能性がございます。こういったリスクの少ない運用をご検討いただく場合は、固定IPアドレスや有償のDDNSのサービスをお勧めしております。

レコーダー・カメラ以外の設定について
弊社の遠隔監視対応DVRは、ルーターやモデム（ルーター機能付）でポートの開放やIPアドレスの設定を行う必要がありますが、ルーターやモデムは種類が多く、弊社ではサポートさせていただいておりません。こういった設定等につきましては、プロバイダーや、業者にご依頼いただくことをお勧めします。

パソコン視聴対応CMSソフトやスマートフォンアプリについて
録画機の映像を視聴するにはCMSソフトやスマートフォンアプリが必要となります。録画機の機種名から対応ソフトをダウンロードしていただき、インストールしていただくことで映像視聴が可能です。

こちらからご参照ください

※ネットワーク接続されていない録画機は視聴することは出来ません。

Windows8/8.1について
Windows 8.1 ：「Modern UI design」では動作いたしません。「クラシックUI」でご使用ください。

携帯電話での監視について
専用のアプリケーションソフト（無料）をインストールしていただき、画像をご覧頂くことができます。

●パケット通信料について
膨大なパケット通信料がかかると思いますので、定額制でいくら使用しても料金が同じというプランをお勧めします。

インターネットエクスプローラー11について
互換表示設定で「追加するwebサイト」にご使用になりたい商品のIPアドレスを入力してご使用ください。
※まず初めに、Internet Explorerを管理者として起動して下さい。

(1)Windowsのスタートボタンをクリックします。
(2)「すべてのプログラム」をクリックして、［Internet Explorer］を右クリック→［管理者として実行］をクリックしてください。
(3)Internet Explorer 11 の「ツール」⇒「互換表示設定」をクリックします。
(4)互換表示設定画面で、「追加するwebサイト」にご使用になりたい商品のIPアドレスを入力し、「追加」ボタンを押下してください。

※インターネット・エクスプローラーはサポート終了のためセキュリティー上の観点から、弊社ではCMS視聴ソフトのご利用を推奨しております。

1.Internet Explorer 11を管理者として実行する
Internet Explorer 11を管理者として実行するには、
以下の操作手順を行ってください。

起動しているInternet Explorer 11をすべて終了します。
「スタート」→「すべてのアプリ」の順に左クリックします。
「Windowsアクセサリ」を左クリックし、
「Internet Explorer」を右クリックして、
表示された一覧から「管理者として実行」を左クリックします。
「ユーザーアカウント制御」が表示されます。
「はい」を左クリックします。


2.互換表示設定
Internet Explorer 11の「ツール」→「互換表示設定」を左クリックします。
「追加するWebサイト」にDVRやNVRやIPカメラの
IPアドレスを入力し「追加」を左クリックします。
すでにIPアドレスが入力されている場合は、
そのまま「追加」を左クリックします。
「閉じる」を左クリックすると
Internet Explorer 11が更新されます。
Internet Explorer 11を閉じ
再度Internet Explorer 11を管理者として実行してください。


3.署名が無効でもソフトウェアの実行またはインストールを許可する
Internet Explorer 11の「ツール」→
「インターネットオプション」を左クリックします。
「詳細設定」タブを左クリックします。
「セキュリティ」の中の
「署名が無効な場合でもソフトウェアの実行またはインストールを許可する」に
チェックを入れます。
「適用」を左クリックします。
「OK」を左クリックします。
Internet Explorer 11を閉じ
再度Internet Explorer 11を管理者として実行してください。


4.ActiveXコントロールなどのウェブブラウザの実行を有効にする
Internet Explorer 11の「ツール」→
「インターネットオプション」を左クリックします。
「セキュリティ」タブ→「レベルのカスタマイズ」を左クリックします。
ActiveXコントロールでのマルウェア対策ソフトウェアの実施 有効にする
ActiveXコントロールとプラグインの実行 有効にする
ActiveXコントロールに対して自動的にダイアログを表示 有効にする
ActiveXフィルターを有効にする 有効にする
ActiveXを警告なしで使用することを承認済みのドメインにのみ許可する
有効にする
スクリプトレットの許可 ダイアログを表示する
スクリプトを実行しても安全だとマークされていないActiveXコントロールの初期化とスクリプトの実行 ダイアログを表示する
スクリプトを実行しても安全だとマークされているActiveXコントロールのスクリプトの実行 ※１ 有効にする
バイナリビヘイビアーとスクリプトビヘイビアー 有効にする
外部メディアプレーヤーを使用しないWebページのビデオやアニメーションを表示する 有効にする
署名されたActiveXコントロールのダウンロード ダイアログを表示する
前回使用されなかったActiveXコントロールを警告なしで実行することを許可する 有効にする
未署名のActiveXコントロールのダウンロード ダイアログを表示する




HD-SDIカメラ  8台  でハードディスク  2TB  の録画時間の目安
画質 録画解像度：1920×1080 (1080p)
1秒間に録画するコマ数（fps/秒）　※各チャンネルのコマ数です
30コマ 15コマ 10コマ 5コマ 3コマ 1コマ
100 2.5日 4.1日 5.2日 7.5日 9日 11.2日
80 3.2日 5.2日 6.7日 9.5日 11.2日 14日
60 4.1日 7日 9日 12.5日 15日 18.5日
40 6.2日 10.5日 13.5日 19日 22.5日 28日
20 12.5日 21日 27日 38日 45日 56日
画質 録画解像度：1280×720 (720p)
1秒間に録画するコマ数（fps/秒）  ※各チャンネルのコマ数です
30コマ 15コマ 10コマ 5コマ 3コマ 1コマ
100 5日 8.3日 10.5日 15日 18日 22.2日
80 6.2日 10.5日 13.5日 19日 24.5日 28日
60 8.2日 14日 18日 25.2日 30日 37.2日
40 12.5日 21日 27日 38日 45日 56日
20 25日 42日 54日 76日 90日 112日
※上記の録画可能時間は概算です。 カメラの仕様や撮影物の動きの頻度等により変動いたします
