スペック
WTW-IPM07PRO
EX/3G/SDI/AHD/CVI/TVI/IPC/CVBS
マルチな映像信号規格に対応 AndroidOS 搭載万能工事用テスター
| 型番 | WTW-IPM07PRO |
| 商品概要 | EX/3G/SDI/AHD/CVI/TVI/IPC/CVBS マルチな映像信号規格に対応 AndroidOS 搭載万能工事用テスター |
ハードウェア性能
| 【ディスプレイ】 | |
| ディスプレイ | IPS 7インチTFT-LCD タッチスクリーン |
| 解像度 | 1920×1200 |
| 輝度(cd) | 450 cd/㎡ |
| 視野角 | 80deg(Horizontal)/80deg(Vertical)Total:160deg(IPS Panel) |
| 応答時間 | 11ms |
| 【映像入出力性能】 | |
| 映像入力 | ●HD-SDI 1.485Gbps ●3G-SDI 2.970Gbps ●EX-SDI 270Mbps ●HDMI Up to 2160p 30Hz ●AHD 1280×720p 25Hz/30Hz 1920×1080p 25Hz/30Hz 2560×1440p 15Hz/25Hz/30Hz ●CVI 1280×720p 25Hz/30Hz/50Hz/60Hz 1920×1080p 25Hz/30Hz 2560×1440p 25Hz/30Hz ●TVI 1280×720p 25Hz/30Hz/50Hz/60Hz 1920×1080p 25Hz/30Hz 2048×1536p 18.75Hz 2560×1440p 25Hz / 30Hz 2592×1944p 12.5Hz/20Hz ●CVBS NTSC/PAL ●LAN 10/100/1000Mbps IPカメラ (PoEにも対応) |
| 映像出力 | HDMI 1080p 60Hz |
| 【アナログ測定】 | |
| A.LEVEL | 10～118% |
| F.LEVEL | 20～120% |
| 誤差率 | ±2% |
| フォーカスレベル | 0～255 |
| 【SDI測定】 | |
| SDI レベル | 0～100% |
| 誤差率 | ±2% |
| フォーカスレベル | 0～255 |
| 【電源】 | |
| 入力 | DC12.6V(専用充電器使用) |
| 出力 | DC JACK 12V / 1A USB 5V / 1A |

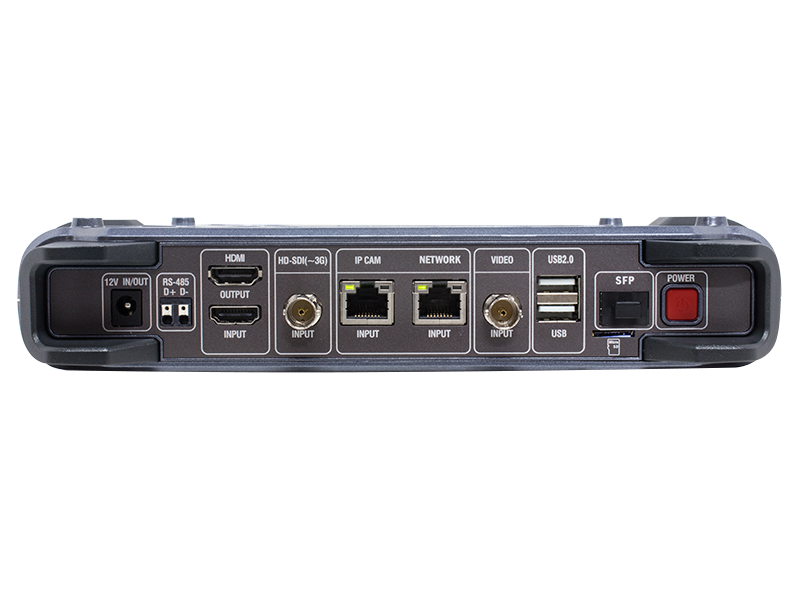

| 【接続ポート】 | |
| HDMI入出力 | Dual HDMI C Type F |
| HD-SDI入力 | BNC-F |
| LAN入力 | RJ-45 |
| Analog入力 | BNC-F |
| USB入力 | USB Dual A Type + Mini USB Type |
| Wi-Fiモジュール | 別売りのUSB型Wi-Fi子機をテストモニターに接続することでWi-Fiが使用可能となり、Wi-Fiによるネット接続や接続テストが可能です。 弊社テスト済みWi-FI子機：TP-LINK TL-WN725N |
| Micro SD入力 | MicroSDスロット |
| RS-485入力 | 2P ターミナルブロック |
本体
| 【電源・カメラ本体・その他】 | |
| バッテリー | Li-Polymer 11.1V，5680mAh |
| 対応言語OSD | 日本語、韓国語、英語、イタリア語、ドイツ語 |
| 動作温度 | 0℃～50℃ |
| 動作湿度 | 0%～80% |
| 保管温度 | -10℃～50℃ |
| 本体材質 | PCABS難燃材 |
| 本体配色 | ブラック |
| 本体外形寸法 | 246mm×160mm×49.9mm |
| 本体重量 | 1014g |
| ※WTW-IPM07PROの仕様・色・形状・スペックが予期無く変更になる場合があります。 |
