スペック
WTW-MVTP0601UF / WTW-MVRP0604UF
AHDシリーズ用 4CH型 ワンケーブルユニット(電源重畳装置)
| 型番 | WTW-MVCP0604UAF |
| 商品概要 | AHDシリーズ用 4CH ワンケーブルユニットセット |

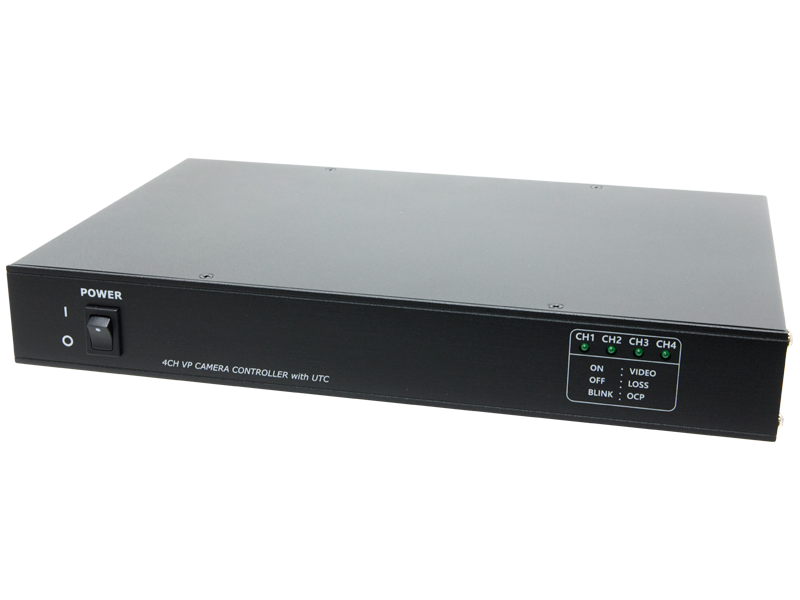

WTW-MVRP0604UF(4ch受信機)
| 【映像入出力性能】 | |
| 対応映像信号 | AHD・TVI(5M 20p / 5M 12.5p / 4M 30p(60Hz) / 2M 30p(60Hz)) / CVBS |
| 接続対応機種 | ◆接続対応 送信機 WTW-MVTP0601UA WTW-MVTP0601UF ◆非対応 送信機 ※WTW-MVTP0601Uは非対応 |

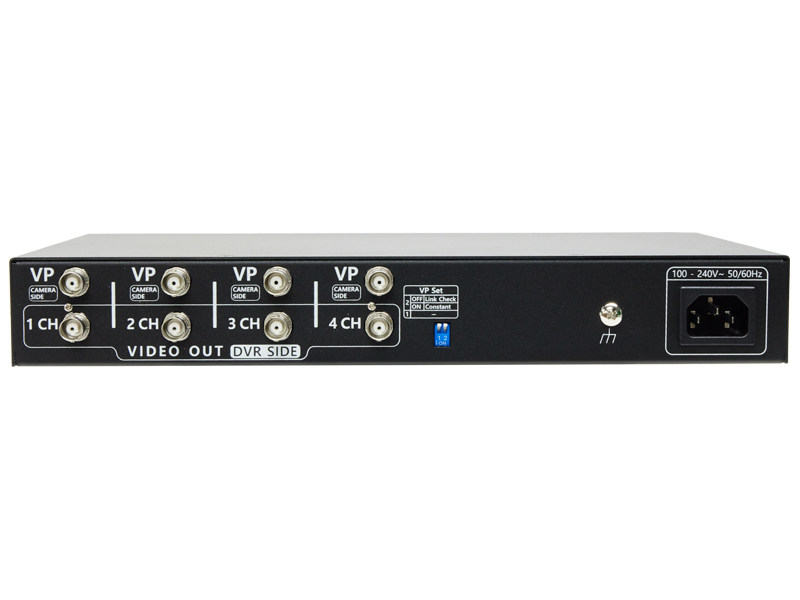

| 接続端子 | 入力：BNC(4ch) 出力：BNC(4ch) |
| 電源入力 | AC100V |
| 電源出力 | COAX DC33V |
| 電源保護回路 | 有 |
| 接続ケーブル | 5C-2V接続：最大500m 3C-2V接続：最大200m |
本体
| 【電源・製品本体】 | |
| 本体配色 | 黒 |
| 本体外形寸法 | 310×44×200mm(W×H×D) |
| 電源 | AC100V |
| 周辺動作温度 | -10℃～+50℃ |
| 付属品 | ACコード・BNCP-BNCP 1mケーブル 4本・1Uラックマウント取り付けプレート |
WTW-MVTP0601UA(1ch送信機)
| 【映像入出力性能】 | |
| 対応映像信号 | AHD・TVI(5M 20p / 5M 12.5p / 4M 30p(60Hz) / 2M 30p(60Hz)) / CVBS |
| 接続対応機種 | ◆接続対応 受信機 WTW-MVRP0601UA WTW-MVRP0604UA WTW-MVRP0608UA WTW-MVRP0601UF WTW-MVRP0604UF WTW-MVRP0608UF ◆非対応 受信機 WTW-MVRP0601U |
| 接続端子 | 入力：BNC(1ch) 出力：BNC(1ch) |
| 電源入力 | COAX VP |
| 電源出力 | DC12V / 0.47A |
| 接続ケーブル | 5C-2V接続：最大500m 3C-2V接続：最大200m |
本体
| 【電源・製品本体】 | |
| 本体配色 | 黒 |
| 本体外形寸法 | 86×25×42mm(W×H×D) |
| 電源 | 無 |
| 周辺動作温度 | -10℃～+50℃ |
| ※WTW-MVTP0601UF / WTW-MVRP0604UFの仕様・色・形状・スペックが予期無く変更になる場合があります。 |
