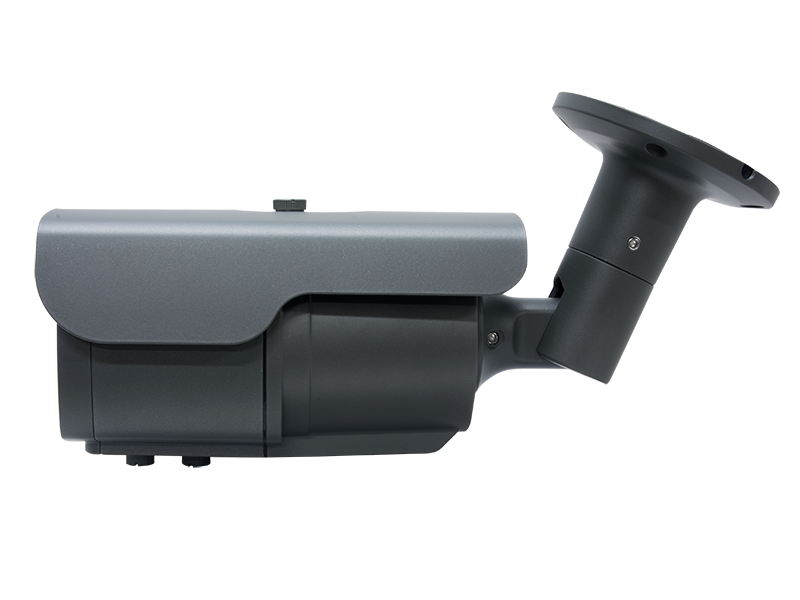

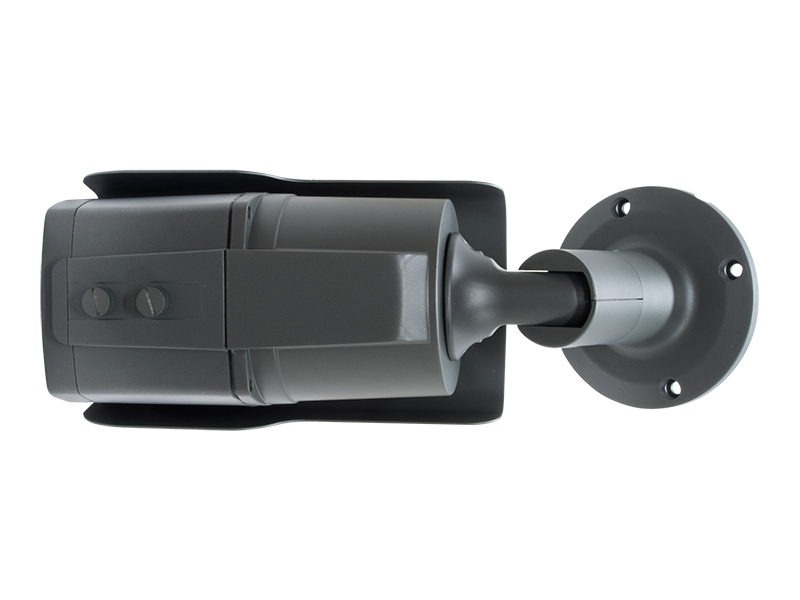

220万画素AHDシリーズ 屋外防滴仕様 広角～中距離監視向け 赤外線カメラ
WTW-AR543HJP
生産販売終了特別価格35,800円（税込）
- 220万画素のフルHDサイズ撮影可能なAHDシリーズです。
- 赤外線LEDを78個搭載し、約50mの照射可能
- 近距離～中距離監視タイプ
- 【特徴】
- 220万画素 Panasonic社製CMOSセンサー搭載
- 赤外線LEDを78個搭載し暗視可能
- 天井・壁面どちらでも設置が可能です
- 2.8～12mmメガピクセルバリフォーカルレンズ搭載 オートアイリスレンズ
- 同軸ケーブル（3C以上）を使用可能
- ※専用モニター・専用DVRで御使用ください
-
主な特徴
更に画質を高めた220万画素AHDカメラ
従来のアナログカメラと比較して3倍の画質で低コストを実現
AHDとは、アナログシステムを使ってフルハイビジョン画質で撮影できるほか、既にアナログシステムを利用されている場合、映像信号を伝送する同軸ケーブルを変えることなく、カメラとDVR機器を取り替えるだけで移行できます。
配線工事の手間やコストも最小限に抑えることができます。
アナログカメラと同じアナログシステムを使用したAHDカメラの画質比較
▲従来のアナログカメラの3倍以上画素数を持つAHDカメラでは、最大1920×1080サイズとアナログに比べより多くの情報量を記録できます。またアナログカメラでは人相の確認が難しかったのも、AHDでは人相確認ができる撮影が可能となりました。
※上記はイメージ画像です。機材や環境などの要因により見え方が変わります。既存の配線をそのままで、AHDシステムへカンタン移行
完全な暗闇でも映し出す、赤外線カメラ
赤外線LEDの光で暗闇を照らし出します。
明かりのない暗闇でも、赤外線光を照射して、物体を照らし出します。暗い玄関や車庫などでも撮影が可能なカメラです。
※赤外線には照射距離があり、各商品スペックの”赤外線LED監視距離”をご確認ください。

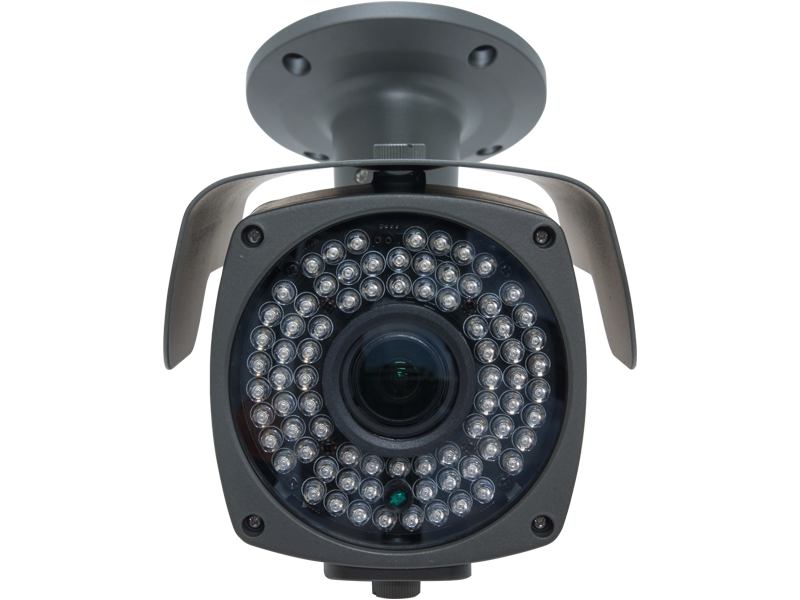

▲赤外線LED
赤外線光で暗い場所も白黒で撮影可能です。
プライバシーを守るマスキング機能搭載
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。
▲画面をマスキングした場合、画面情報を見えなくする事ができます。
▲マスキング処理で近隣の建物へのプライバシーを守ります。
-
機能
赤外線LED搭載赤外線光で、完全な暗闇でも撮影が可能
明かりのない暗闇でも、赤外線光を照射して、物体を照らし出します。暗い玄関や車庫などでも撮影が可能なカメラです。
※赤外線には照射距離があり、各商品スペックの”赤外線LED監視距離”をご確認ください。
赤外線撮影サンプル
▲赤外線照射で、暗闇になって見えない部分が明るくなります。
D-WDR機能逆光状態を防ぎ最適な状態で撮影します。
WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。
感度アップ機能照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。感度アップ機能のイメージ
オートアイリス機能明るさを検知して、白飛びや黒つぶれが起きないように明るさを調節します
オートアイリス機能は、光が強い・光が少ないなどの環境下で、白飛びや黒つぶれを防ぐため、 カメラに入る光を自動調節して適正な明るさにする機能です。 人間の瞳と同じような仕組です。
明るい場合
暗い場合
マスキング機能特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。
そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。マスキング機能のイメージ
日本語に対応した設定画面露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。
OSD機能は、カメラの様々な設定を画面上で行う機能です。
露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
※機種によって表示内容や、カメラ機能が異なります日本語OSD画面と操作コントローラー
-
接続例
※ケーブルが雨や風にさらされる場合は、保護するために配管（PF管など）の中にケーブルを
入れてください→設置事例写真はこちらをクリック -
スペック
WTW-AR543HJP
220万画素AHDシリーズ 屋外防滴仕様 広角～中距離監視向け 赤外線カメラ
型番 WTW-AR543HJP 商品概要 220万画素 AHDシリーズ 屋外防滴 赤外線カメラ カメラハードウェア性能
【センサー・映像出力性能】 撮影素子 1/2.7インチ 220万画素Panasonic製 CMOSセンサー 総画素数 220万画素 映像出力形式 AHD1080p / 1.0Vp-p / 75Ω（BNC） 映像出力解像度 AHD出力：1920×1080（1080p） 走査方式 プログレッシブスキャン方式 同期方式 内部同期 S/N比 52dB 水平解像度 1100TV本 【レンズ】 搭載レンズ オートアイリスバリフォーカルレンズ メガピクセル対応 焦点距離 2.8～12mm ズーム比 約4倍 オートアイリス 搭載 オートフォーカス 無 画角 水平角度約28～100度 ※200万画素（解像度1920×1080）設定時 【旋回・ズーム機能】 パンチルトズーム(PTZ) 非搭載 電動ズーム 無 【投光性能】 赤外線LED Φ5mmサイズ 850nm 赤外線LED 78個 赤外線照射距離 約50m 赤外線監視可能距離 約25m ICR機能 有 対応周波数 850nm ホワイトLED 無 最低被写体照度 0Lux ※LED作動時 【インターフェイス】 内蔵マイク 無 映像出力端子 HD-SDI端子（BNCJ） 電源入力端子 Φ2.1DCジャック 音声 無 制御出力 無 OSDリモコン ケーブル一体型 十字・センター操作ボタン カメラソフトウェア性能
【映像調節性能】 設定画面(OSDメニュー) 日本語対応 シャッター速度 オート/フリッカ/手動（1/30～1/30000） フリッカー補正 搭載 オートゲインコントロール(AGC) オフ/低/中/高 感度アップ(DSS) オフ / （×2，×3，×4，×16，×32） 高画質感度アップ(ACE) オフ / 低 / 中 / 高 DAY&NIGHT カラー / 白黒 / AUTO / 外部 ※基本設定は外部となります ホワイトバランス オート / マニュアル ノイズ補正(DNR) オフ / 低 / 中 / 高 霧補正 オフ / オン 逆光補正 OFF / バックライト補正（BLC)（1エリア設定）/ WDR デジタルズーム機能 16倍デジタルズーム 映像反転機能 ミラー：左右反転可能 / フリップ：上下反転可能 モーション機能 オフ / オン（1ゾーン） プライバシーマスク オフ / オン（14エリア） カメラ本体
【電源・カメラ本体・その他】 本体材質 アルミニウム 本体配色 ガンメタル 本体外形寸法 114(W)×113(H)×190(D)mm ※寸法には取付金具は含みません 本体重量 約900g ※取付金具含む 電源 DC12V / 約805mA 冷却ファン/保温ヒーター 非搭載 周辺動作温度 -10℃～50℃ 付属品 電源アダプター / カメラ取付固定ネジ / 角度調節用六角レンチ ※WTW-AR543HJPの仕様・色・形状・スペックが予期無く変更になる場合があります。
