機能

WDR機能

逆光状態を防ぎ最適な状態で撮影します。

WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。

感度アップ機能

照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。

※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。

感度アップ機能のイメージ

フリッカーレス機能

東日本50Hz地域の照明下のチラツキを防ぐ

富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
この現象を防ぐ為の機能がフリッカーレス機能です。

▲富士川を境に変わります。

フリッカーレス撮影サンプル

英語OSD機能

露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。

OSD機能は、カメラの様々な設定を画面上で行う機能です。
露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
また従来のケーブル一体型のOSDリモコンだと、施工工事後の設定操作を行う際に、引き込んだケーブルを引っ張りださなければいけませんでしたが、OSDリモコンがカメラ内蔵型になったため、カメラカバーを開けば設定ができるようになりました。

※機種によって表示内容や、カメラ機能が異なります

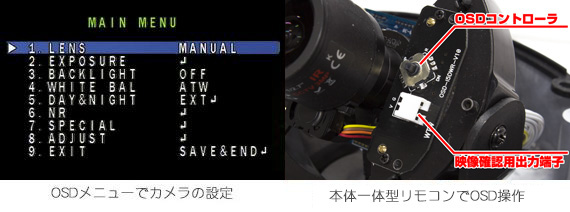

OSD画面と操作コントローラー

※画像は別機種の参考写真です。機種によって形状が異なります。

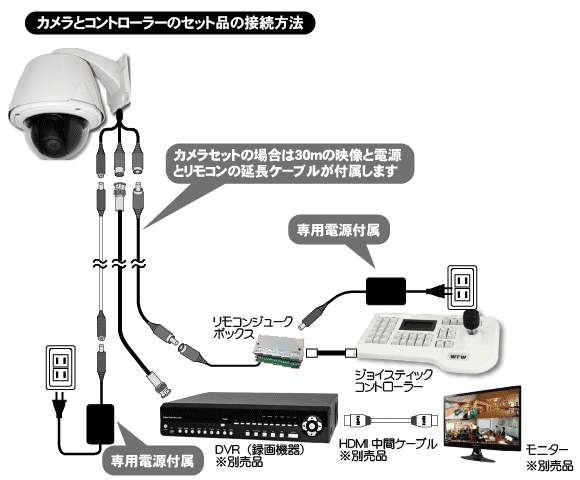

接続例

※接続する機種、物件により接続方法や端子の形状はことなります。
※接続部分が屋外の場合は必ず防水処理を行ってください。
※ケーブルが雨や風にさらされる場合は、保護するために配管（PF管など）の中にケーブルを
   入れてください→設置事例写真はこちらをクリック

スペックスペック表を印刷する

WTW-HDY277

220万画素 HD-SDIカメラ
カメラ屋外防滴仕様ドーム型パンチルトズームカメラ

型番	WTW-HDY277
商品概要	HD-SDI 220万画素 屋外防滴仕様 ドーム型パンチルトカメラ

カメラハードウェア性能

【センサー・映像出力性能】
撮影素子	1/2.7インチ 220万画素Panasonic製　CMOSセンサー
総画素数	220万画素
映像出力形式	1.45G/s,HD-SDI　Output （SMPTE 292M）
映像出力解像度	HD-SDI出力：1920×1080 （1080P）
走査方式	プログレッシブスキャン方式
水平解像度	1100TV本以上
同期方式	内部同期
【レンズ】
搭載レンズ	オートアイリス･バリフォーカルレンズ
焦点距離	4.45〜86mm
ズーム比	約30倍
オートアイリス	有
オートフォーカス	有
画角	水平角度約70〜3.5度（220万画素に設定時）
【旋回・ズーム機能】
パンチルトズーム(PTZ)	パン（横旋回）→360°エンドレス　／　チルト（縦旋回）→92°
パンチルトスピード	0.1度〜240度/秒（64段階で設定可能）
プリセット機能	有（250箇所）
グループ機能（プリセット順次移動）	有
ツアー機能（グループ順次移動）	有
スウィング機能（プリセット間の旋回）	パンかチルトどちらかで1パターン設定可能
光学ズーム機能	有（20倍光学ズーム）
デジタルズーム機能	有（8倍デジタルズーム）
S/N比	52ｄB
【投光性能】
赤外線LED	無
対応周波数	無
ICR機能	有
ホワイトLED	無
最低被写体照度	1Lux
【インターフェイス】
内蔵マイク	無
映像出力端子	HD-SDI端子（BNCJ）
電源入力端子	Φ2.1DCJ
音声	無
制御出力	RS-485（Pelco-D，Pelco-P）
OSDリモコン	リモコン：RCAJ端子

カメラソフトウェア性能

【映像調節性能】
設定画面(OSDメニュー)	英語
デジタルスローシャッター (DSS)	OFF / 2 / 4 / 6 / 8 / 10 / 12 / 14 / 16 / 20 / 24 / 32 / 40 / 48 / 60 Fields
フリッカレス機能	有
DAY&NIGHT	オート / 夜間 / 昼間
ホワイトバランス	AUTO / INDOOR / OUTDOOR
ノイズ低減（DNR）	OFF / LOW / MIDDLE / MAX
逆光補正(BLC)	有　※１エリア設定可能
WDR	有　※15段階レベル調整可能
ハイライト補正（HLC）	LOW / MIDDLE / MAX ※カラー調整　グレースケール16段階調整可能
モーション機能	有　※1ゾーン
プライバシーマスク機能	オフ / オン（8エリア）
ミラー機能	有　※左右・上下反転可能

カメラ本体

【電源・カメラ本体・その他】
本体材質	アルミニウム
本体配色	本体：ブラック カバー：ホワイト

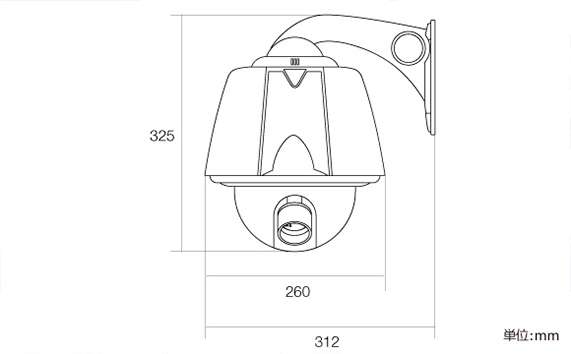

本体外形寸法	260（W）×312（D）×325（H）mm
本体重量	約4.89kg
電源	AC24V
冷却ファン/保温ヒーター	無
周辺動作温度	-10℃〜50℃
付属品	電源アダプター / カメラ取付固定ネジ

※WTW-HDY277の仕様・色・形状・スペックが予期無く変更になる場合があります。
