- デジタル高画質HD-SDI/EX-SDIシリーズの防犯灯カメラ
- 高品質・高性能のWTWハイクオリティーシリーズモデル
- 水平視野角度約28～100度
- 【特徴】
- HD-SDI/EX-SDI シリーズ 高品質な防犯灯カメラ
- 高品質・高性能モデルの塚本無線HQシリーズ
- 安心パワーセーブ機能搭載
- 8倍デジタルズーム機能搭載

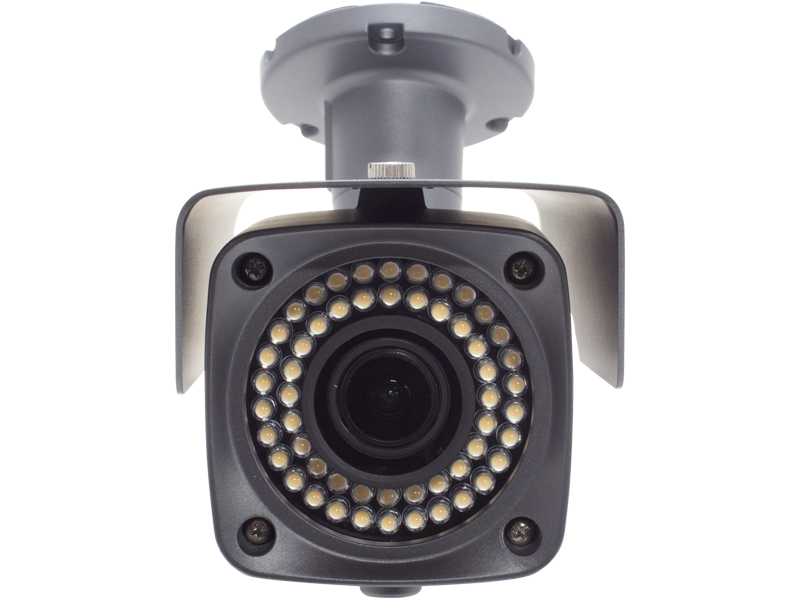

- ホワイトLEDを54個搭載し、約10ｍの夜間監視可能
- 2.8～12mmのバリフォーカルレンズを搭載
- 水平視野角度 約28～100度
- プライバシーマスク機能搭載
- モーション検知機能を搭載
- ※専用モニター・専用DVRで御使用ください
-
主な特徴
HD-SDI/EX-SDI対応
EX-SDI(Extended-Serial Digital Interface)
●HD-SDIの規格を進化・拡張させた新しいビデオ信号伝送規格です。
(カメラ側でEX-SDIに圧縮変換しレシーバーでHD-SDIに戻します)●HD-SDIカメラでは配線距離が最高150mまででしたが、
EX-SDI対応カメラでは伝送距離を最大350mにまで伝送可能へ●EX-SDIレシーバーはEX-SDI信号とHD-SDI信号を自動認識します。
●EX-SDIカメラでHD-SDIカメラに切り替えが可能なので近距離でHD-SDIカメラとしてご使用の場合はレシーバーを必要としません。
夜間常時点灯型 防犯灯カメラ
街灯・威嚇・防犯の3役こなす新世代カメラ
防犯灯カメラは通常の赤外線カメラと違い、ホワイトLEDを使用しており暗闇の中でも街灯のように存在感が高いため、防犯と威嚇になります。
また赤外線を使用しないホワイトLEDなので、辺りを照らして夜間撮影をカラーで行えます。
▲ホワイトLED
夜間はLEDライトで照らしてカラーで撮影
パワーセーブ機能で過電流からカメラを守る
外部からのショートなど様々な要因で起こる過電流をシャットアウト
防犯カメラは24時間365日休みなく稼働しているのが一般的です。一般家電に比べて過電流による故障率も高くなります。
長く安心して使用して頂けるよう、パワーセーブ機能で過電流をシャットアウトし、カメラ本体を故障から守ります。
照明のチラツキを防ぐフリッカーレス
東日本50Hz地域の照明下でのチラツキ現象がフリッカです。
富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
この現象を防ぐ為の機能がフリッカーレス機能です。
▲富士川を境に変わります。
フリッカーレスでチラツキのない撮影が可能。
▲50Hz地域で起こるフリッカー
▲フリッカーレス機能でチラツキを防ぐ
プライバシーを守るマスキング機能搭載
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。
▲画面をマスキングした場合、画面情報を見えなくする事ができます。
▲マスキング処理で近隣の建物へのプライバシーを守ります。
-
機能
ホワイトLED搭載夜間常時点灯型 防犯灯カメラ
防犯灯カメラは通常の赤外線カメラと違い、ホワイトLEDを使用しており暗闇の中でも街灯のように存在感が高いため、防犯と威嚇になります。
また赤外線を使用しないホワイトLEDなので、辺りを照らして夜間撮影をカラーで行えます。
夜間はLEDライトで照らしてカラーで撮影
フリッカーレス機能東日本50Hz地域の照明下のチラツキを防ぐ
富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
この現象を防ぐ為の機能がフリッカーレス機能です。
▲富士川を境に変わります。
フリッカーレス撮影サンプル
▲フリッカー状態
▲フリッカーレス機能でチラツキを防ぐ
WDR機能逆光状態を防ぎ最適な状態で撮影します。
WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。
オートアイリス機能明るさを検知して、白飛びや黒つぶれが起きないように明るさを調節します
オートアイリス機能は、光が強い・光が少ないなどの環境下で、白飛びや黒つぶれを防ぐため、 カメラに入る光を自動調節して適正な明るさにする機能です。 人間の瞳と同じような仕組です。
明るい場合
暗い場合
感度アップ機能照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。感度アップ機能のイメージ
マスキング機能特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。
そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。マスキング機能のイメージ
日本語に対応した設定画面露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。
OSD機能は、カメラの様々な設定を画面上で行う機能です。
露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
日本語OSD画面と操作コントローラー
※機種によってOSDメニューや、機能が異なります。
-
接続例
※ケーブルが雨や風にさらされる場合は、保護するために配管（PF管など）の中にケーブルを
入れてください→設置事例写真はこちらをクリック -
スペック
WTW-VW72B
HD-SDI/EX-SDIシリーズ 屋外防滴仕様 ハイエンドモデル 防犯灯カメラ
型番 WTW-VW72B 商品概要 HD-SDI/EX-SDIシリーズ 屋外防滴仕様 ハイエンドモデル 防犯灯カメラ カメラハードウェア性能
【センサー・映像出力性能】 撮影素子 1/2.7インチ 220万画素Panasonic製 CMOSセンサー 総画素数 220万画素 有効画素数210万画素 映像出力形式 HD-SDI/EX-SDI出力形式
アナログ出力：1.0Vp-p 75Ω コンポジット ※映像確認用映像出力解像度 HD-SDI/EX-SDI出力：1920×1080（1080P）・1280×720（720P） 走査方式 プログレッシブスキャン方式 水平解像度 1100TV本以上 同期方式 内部同期 S/N比 52db 【レンズ】 搭載レンズ メガピクセル対応オートアイリスバリフォーカルレンズ 焦点距離 2.8～12mm ズーム比 約4倍 オートアイリス 搭載 オートフォーカス - 画角 水平角度約28～100度 ※200万画素（解像度1920×1080）設定時 【旋回・ズーム機能】 パンチルトズーム(PTZ) - 【投光性能】 赤外線LED 無し ホワイトLED Φ5mm ホワイトLED 54個 ホワイト照射距離 約20m ホワイト監視可能距離 約10m ICR 対応 対応周波数 - 最低被写体照度 0Lux ※ホワイトLED作動時 【インターフェイス】 内蔵マイク - 映像出力端子 HD-SDI/EX-SDI端子（BNCJ）
アナログ出力端子（RCAJ変換コード付属 ※映像確認用）音声出力端子 - 制御出力 - OSDリモコン カメラ本体一体型 十字・センター操作ボタン カメラソフトウェア性能
【映像調節性能】 設定画面(OSDメニュー) 日本語対応 フリッカー補正 対応 デジタルスローシャッター(DSS) オフ / オート（×2/×4/×8/×16/×32） 高画質感度アップ(ACE) オフ / 低 / 中 / 高 DAY&NIGHT カラー / 白黒 / AUTO / 外部 ※基本設定は外部となります ホワイトバランス オート / ワンプッシュ / マニュアル ノイズ補正(DNR) オフ / 低 / 中 / 高 明暗補正(WDR) 低 / 中 / 高 デジタルズーム機能 有（8倍デジタルズーム） 映像反転機能 ミラー：左右反転可能／フリップ：上下反転可能 モーション機能 オフ / オン（1ゾーン） プライバシーマスク オフ / オン（14エリア） デジタルズーム機能 有り(8倍デジタルズーム) カメラ本体

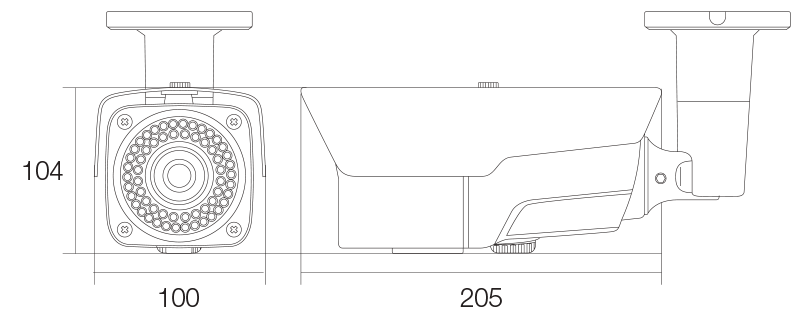

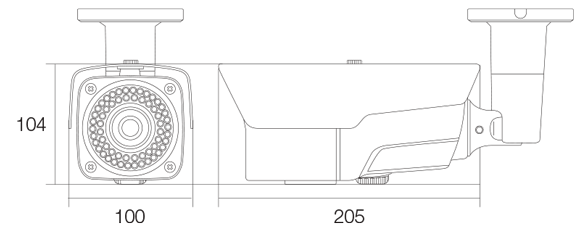

【電源・カメラ本体・その他】 本体材質 アルミニウム 本体配色 ガンメタル 防水性能 屋外防滴 本体外形寸法 100(W)×104(H)×205mm ※取付金具含まず 本体重量 約1.35kg ※取付金具含む 電源 DC12V / 約630mA 冷却ファン/保温ヒーター 非搭載 周辺動作温度 -10℃～+50℃ 付属品 カメラ取付固定ネジ / カメラ角度調整用六角レンチ ※WTW-VW72Bの仕様・色・形状・スペックが予期無く変更になる場合があります。
