主な特徴
4K XPoEが実現する高い証拠能力
XPoEとは?
XPoEとは、有線LANでカメラの映像データ通信とカメラの電源を給電するPoE機能を使ったIPネットワークカメラシステムのことでXPoEシリーズとして総称しております。
XPoEシリーズは最大4K800万画素の映像を伝送できる他、マイクやスピーカーを搭載しているカメラには音声の集音やつ相互通話や警告アラームを鳴動、パンチルト機能を搭載している場合はカメラ操作まで
すべての事をLANケーブル1本で実現できる高性能なシリーズとなります。
![](https://www.wtw.jp/ccd/common/product-info/specs/4kipc_img2.jpg)
超高画質だから、小さく見づらかったナンバープレートや人の顔までくっきり写すことが
できます。4K(800万画素)映像は、フルハイビジョン(220万画素)の4倍の画素数を持った「超高解像度」映像です。
ネットワークで防犯カメラシステムの構築
カメラとレコーダーはルーターに接続
IPネットワークカメラはLANケーブルをルーターと接続し、ルーターにレコーダー(NVR)を接続しすれば、視聴・録画が可能になります。
またブラウザでの監視が可能であり、ネットワーク環境を構築すれば、ローカルだけでなく遠隔での監視も可能となります。
![](https://www.wtw.jp/ccd/common/product-info/specs/nvr-img.jpg)
PoE給電対応でカメラに電力を送電
LANケーブルを一本で電源とデータ通信が可能
PoEとはイーサネット(LANケーブル)に映像などのやり取りを行うデータ通信以外に、給電可能な機器から電力を受電する仕組みです。
屋外設置などでカメラ用に電源を敷設することが困難な場合や、電源敷設工事が要らないので工事費が掛からず、ご家庭設置でも最適です。
![](https://www.wtw.jp/ccd/common/product-info/specs/poe-nvr.jpg)

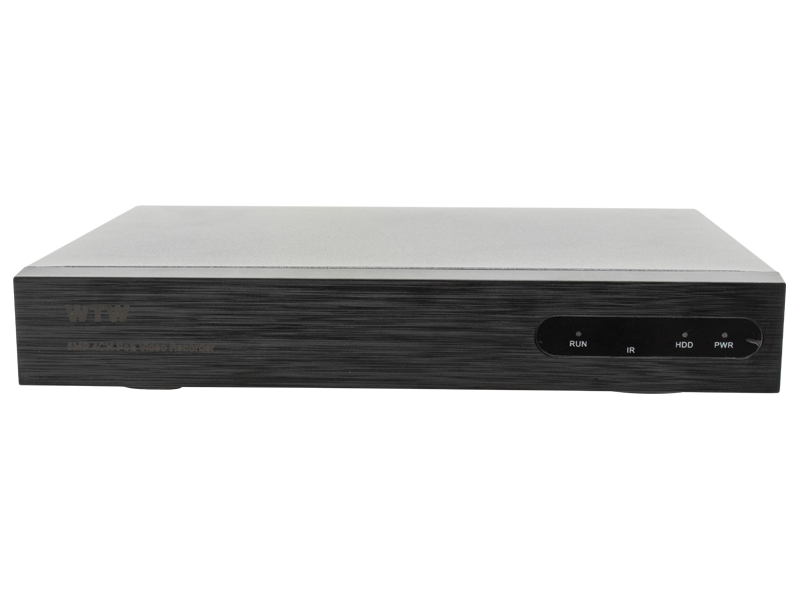

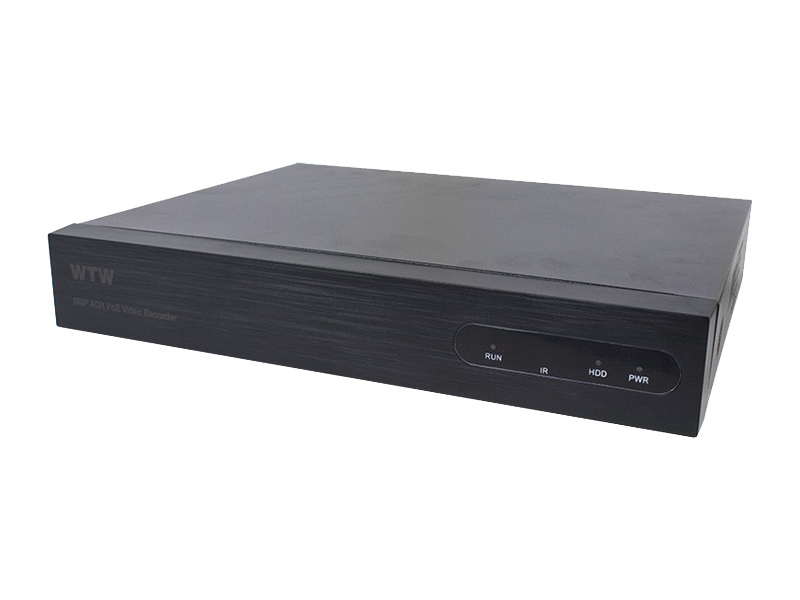

▲PoE対応のNVR(録画機)
PoE給電で電源が無い場所でも設置可能
![](https://www.wtw.jp/ccd/common/product-info/specs/poe-nvr-connect.jpg)
※PoE送電を行うにはPoE対応のカメラとLANケーブルが別途必要になります。
※PoE非対応の機器にPoE接続しますと機器が故障する原因になりますので取扱いにはご注意ください。
録画機本体について
カメラ接続できるチャンネル数と録画機の大きさ
![](https://www.wtw.jp/ccd/common/product-info/specs/rec/rec-img1.gif)
カメラの接続台数は4台・8台・16台・32台の4種類があり、接続数によって録画機の大きさも変わってきます。
4chは小型の録画機が多くご家庭や小型の店舗向き。8ch中型店舗向き。16ch以上は大型店舗や建物全体の監視に向いた大きさとなっています。
また大型ボディの特徴としてHDDを複数台入れることができるため、長時間録画や多くのカメラ映像を残す用途に最適です。

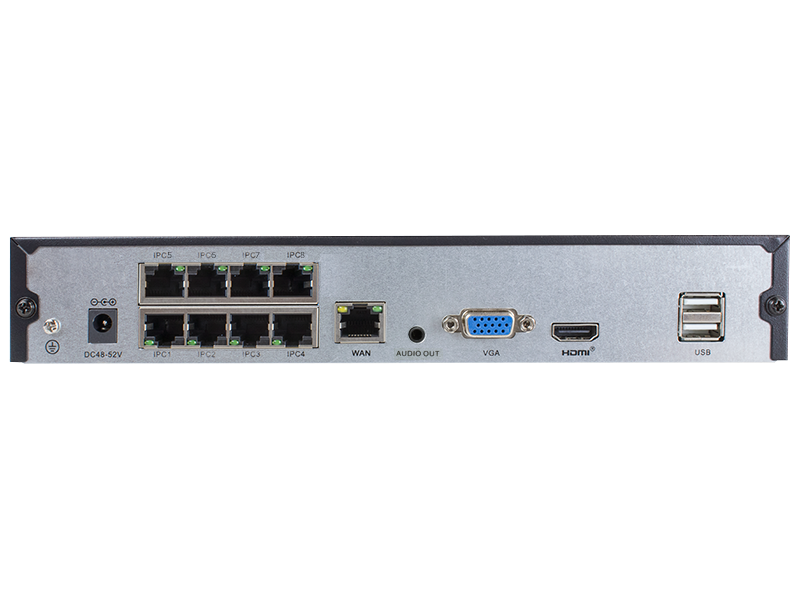

HDMI・D-SUBのモニター映像出力
モニター映像出力はHDMIを標準搭載。
機種によってはD-SUB出力にも対応しており、用途に合わせたモニターをお使いいただけます。(※D-SUB接続の場合。規格上画質が制限されているため、高画質でご利用いただくにはHDMI接続を推奨します。)
![](https://www.wtw.jp/ccd/common/product-info/specs/rec/rec-img2-hd.gif)
録画機の機能・操作について
セキュリティー
録画機の操作にパスワードが設定されているので第三者の操作を防止します。
ユーザーごとに与える権限を設定できるので、マスター権限を限定することができ安全性を高めます。
ネットワーク経由の遠隔リモート操作
ネットワークに接続することで離れた場所からも監視と操作が可能です。
操作画面にはパスワードが必要なので安全性が高いです。
![](https://www.wtw.jp/ccd/common/product-info/specs/rec/rec-img6.gif)
オートシーケンスモード(カメラ4台の場合)
![](https://www.wtw.jp/ccd/common/product-info/specs/rec/rec-img7.jpg)
オートシーケンスモードとは各チャンネルの映像を数秒間隔で自動的に切替える機能です。
1台1台録画機の操作をする必要がないため。録画機の操作が困難な場所や監視する規模が大きい場合に最適です。
機種によって1分割・4分割・9分割・16分割で指定した秒数間で切替えが可能です。
録画モード
録画機には、常時録画・スケジュール録画・モーション録画の3つの録画モードが搭載されています。
スケジュール録画とは
留守の時だけ・夜間だけ等、日時と録画方法を指定して録画する機能です。
スケジュールは1時間単位で指定することができ、祝日設定も可能です。
![](https://www.wtw.jp/ccd/common/product-info/specs/rec/rec-img8.gif)
モーション録画とは
カメラで撮影している映像の変化をキャッチして、自動で録画を開始する機能です。
動きを検知する範囲や検知する動きの大きさを予め指定できるので、環境に合った設定をすることができます。
![](https://www.wtw.jp/ccd/common/product-info/specs/motion-rec.gif)
▲モーション検知の仕組み
(※機種によって設定範囲が違います)
ビデオロス
カメラからの信号が途絶えて、映像がでなくなった場合ににエラーを表示したり、管理者に通知を出す機能が搭載されています。
ビデオロスとはカメラの故障等によりカメラとの通信が途切れた時のことを指しています。
メール通知機能
モーション検出に反応があった時や、カメラやHDDに異常があった時等、管理者にメールで通知する機能が搭載されています。
バックアップ機能
録画データのバックアップ
録画機にUSBメモリーを挿して録画データのバックアップを取ることができます。
再生にはデータ形式に応じたソフトが必要ですが、中にはソフトを準備する必要がないexe形式でバックアップデータを作成できる5シリーズという機種もあります。
![](https://www.wtw.jp/ccd/common/product-info/specs/rec/rec-img9.gif)
録画機の設定をバックアップ
録画機を買い替えた際、同型の機種に限り設定をバックアップし引き継ぐことができます。
![](https://www.wtw.jp/ccd/common/product-info/specs/rec/rec-img10.gif)
